F4. Tipos de fotografías aéreas
En función de diferentes características técnicas de las fotografías se
pueden realizar diversas clasificaciones de tipos de fotografías aéreas:
a)
Según el grado de
inclinación o el ángulo de la toma se diferencia entre:
- Fotografías oblicuas:
en ellas el eje de la cámara apunta con un cierto ángulo al suelo
(mayor a 3º). Las imágenes son muy parecidas a las que podemos obtener
con nuestra cámara desde un avión de pasajeros o desde un punto alto de
una ciudad. Se subdividen en: fotografías
aéreas sin horizonte o fotografías
oblicuas bajas cuando la inclinación del eje óptico se
sitúa entre 3º y 45º y no se aprecia el horizonte en la imagen; y fotografías aéreas con horizonte,
fotografías
oblicuas altas, o simplemente panorámicas cuando
el ángulo se sitúa en los 45º y los 90º y se puede ver el horizonte y
el cielo en la imagen. En general, este tipo de fotografías aéreas son
menos comunes dado que la escala varía mucho dentro de la misma
fotografía. Generalmente se emplean con fines ilustrativos, turísticos,
en el análisis de litorales...
- Fotografías verticales:
en las cuales las lentes (o el eje) de la cámara apuntan verticalmente
hacia la superficie produciendo una visión que se asemeja a un plano
del suelo. El eje óptico tiene una inclinación inferior a 3º. Son las
imágenes más útiles a pesar de que se fotografía un área relativamente
pequeña. Poseen una proyección cónica, y son las únicas útiles en la
elaboración de mapas. Estas fotografías se utilizan en estudios
naturales, análisis geológicos, urbanos, en planos parcelarios... La
fotografía aérea vertical presenta un aspecto similar a los mapas,
aunque con muchos más detalles. Normalmente cuando se habla de fotos
aéreas se refiere a las fotografías aéreas verticales.
|

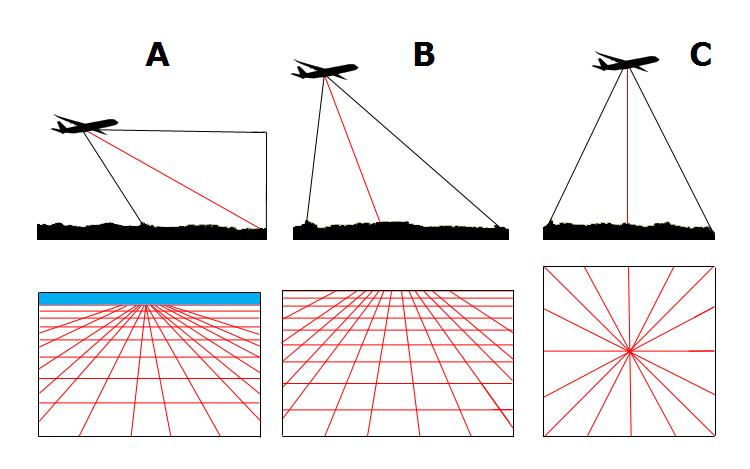

Tipos de fotografías aéreas según el ángulo de la toma: A, Fotografía
oblicua alta;
B, Fotografía oblicua baja; y C, Fotografía vertical.
Esquema realizado
por Alberto Díaz (2013).
|
b)
Según el tipo de película
se clasifican en:
- Fotografías en blanco
y negro: son aquellas en las que la imagen aparece en
blanco, negro, y en distintas tonalidades de grises. Son las más
baratas y por lo tanto, las más utilizadas (o al menos han sido las más
usadas durante mucho tiempo). Se realizan con películas de grano fino y
gran sensibilidad por lo que suelen poseer una alta resolución y en
ellas, la identificación de los elementos se realiza en función de la
forma, tamaño y color (determinado por los niveles de grises)...
|

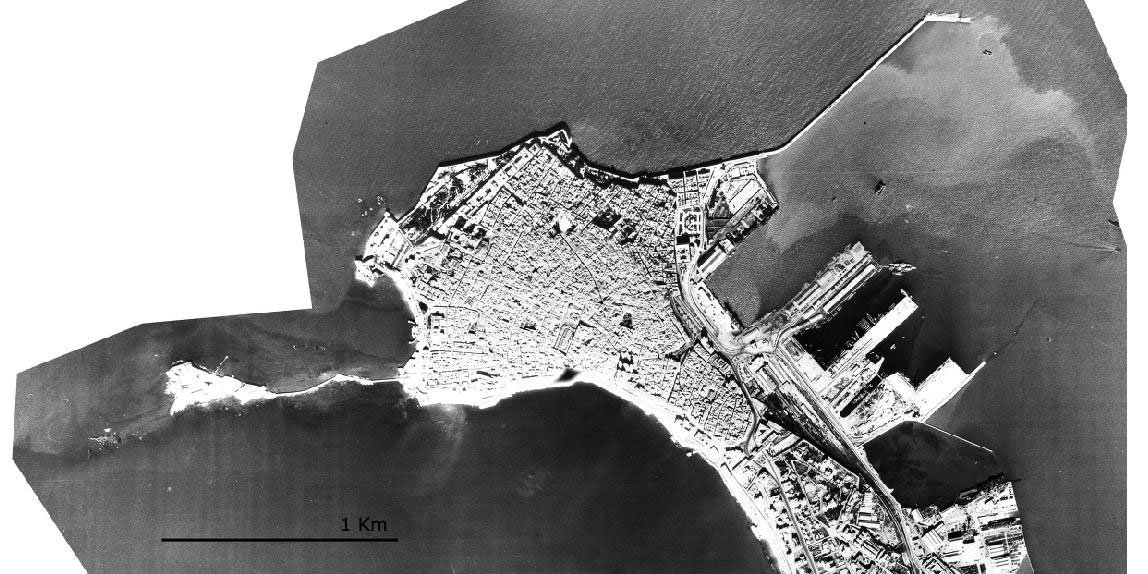

Fotografía aérea en blanco y negro de Cádiz, 1956 (Vuelo americano)
© IDE-A. Infraestructuras de Datos espaciales de Andalucía.
|
- Fotografías
en color: permiten ver todos los elementos con colores
similares (pero no iguales) a los de la visión humana. En los últimos
años ha aumentado su uso, puesto que aunque son más caras que las
fotografías en blanco y negro, ofrecen muchos mas detalles. En las
imágenes en color, los rojos y los verdes se distinguen fácilmente,
mientras que en las fotografías en blanco y negro estos colores tienen
el mismo tono de gris.
Las fotografías en color son imágenes con una gran resolución que
favorecen la labor de fotointerpretación y por lo tanto, poseen una
gran utilidad en estudios medioambientales, urbanos, geológicos, usos
del suelo... Las imágenes en color son especialmente útiles en estudios
submarinos: estudios de fondos fluviales y marinos, diferenciar masas
de agua de distinta composición y temperatura, salidas de agua dulce al
mar, deltas sumergidos, corrientes costeras, contaminación de aguas,
mareas, análisis de algas, estudios de puertos, transporte de
sedimentos...
|

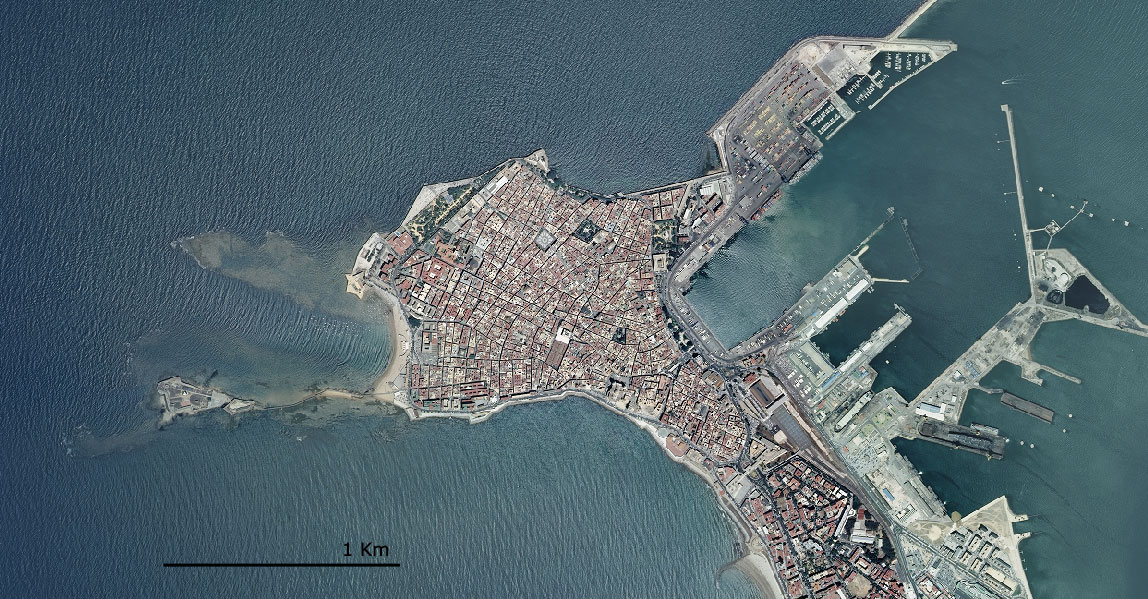

Fotografía aérea en color de Cádiz, 2007.
© IDE-A. Infraestructuras de Datos espaciales de Andalucía.
|
- Fotografías
de infrarrojos: son imágenes que captan las radiaciones de
infrarrojo que reflejan algunos objetos. Existen imágenes de infrarrojo
en blanco y negro, en donde los objetos con elevada reflectancia al
infrarrojo aparecen en tonos oscuros y los objetos que absorben gran
cantidad de longitud de onda infrarroja aparecen en tonos claros; y
también imágenes de infrarrojo en color (o en falso color) mucho más
comunes, y en donde los objetos rojos aparecen en verde, los verdes
(salvo la vegetación) en azul, y la radiación infrarroja
(principalmente producida por la vegetación) en rojo.
Este tipo de imágenes presentan muchas ventajas y aplicaciones, y son
muy útiles en el análisis de la vegetación (agrícola y forestal) puesto
que permiten diferenciar con exactitud la flora del resto de elementos
de la foto, y además se pueden distinguir los diferentes estadios (o
etapas) de la vegetación y los diferentes tipos de plantas, detectar
plagas y enfermedades (la concentración de clorofila disminuye en las
plantas atacadas), hacer inventarios... En una fotografía infrarroja la
intensidad del rojo está estrechamente relacionada con la concentración
de la clorofila que contienen las plantas que aparecen en las imágenes,
por ejemplo los pinos al tener las hojas más pequeñas muestran valores
de infrarrojo más bajos que los árboles de hoja ancha.
También se usan imágenes de infrarrojos en estudios de lagos, lagunas,
ríos, líneas de costa, en astronomía, meteorología, análisis de
incendios, áreas de baja visibilidad (nieblas, brumas, polvo...)...
|

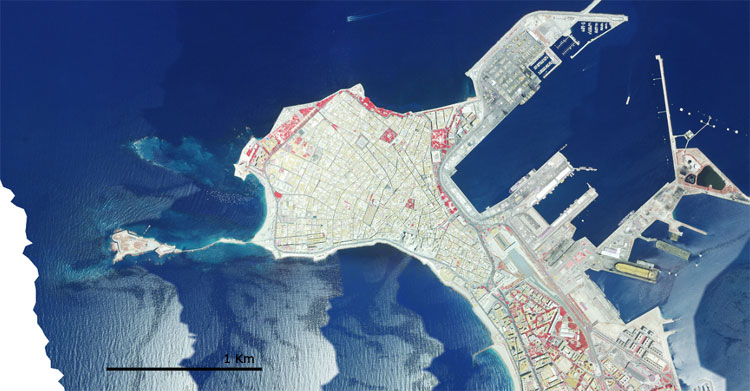

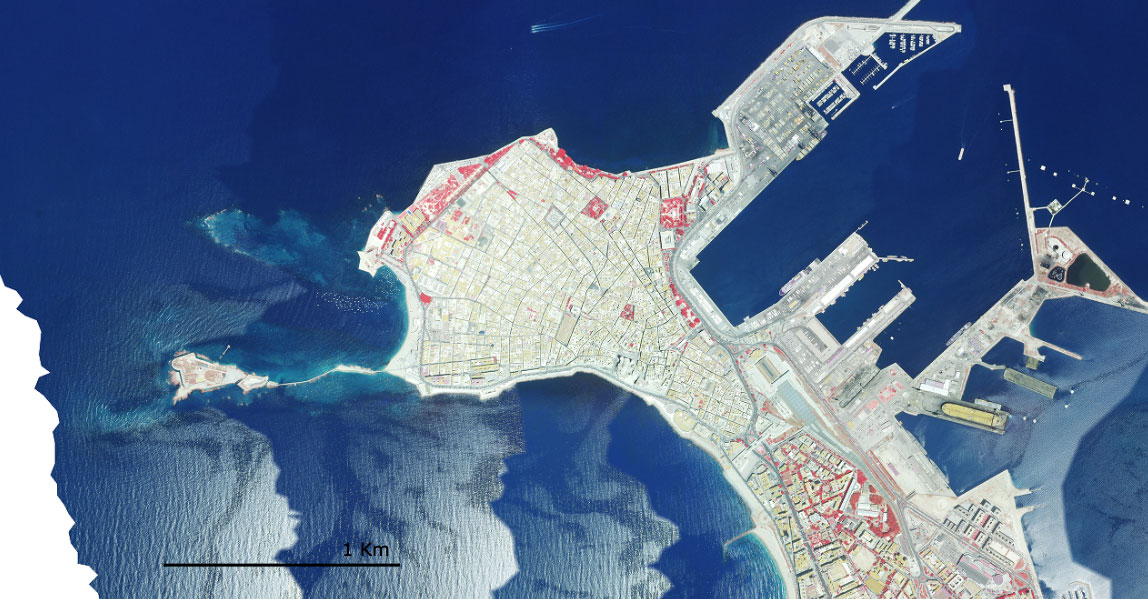

Fotografía aérea en infrarrojo de Cádiz, 2006
© IDE-A. Infraestructuras de Datos espaciales de Andalucía.
|
- Fotografías
térmicas: son
imágenes en las que se fotografían la temperatura de los elementos que
aparecen en el territorio. A nivel civil no son muy comunes este tipo
de imagen, pero sí a nivel militar, puesto que su utilidad es enorme
(permite diferenciar fácilmente personas y animales).
c)
según la técnica empleada
las fotografías aéreas se clasifican en:
- Imágenes
estereoscópicas o pares
estereoscópicos:
son pares de fotografías aéreas que muestran un territorio común, y que
a partir de estereoscopios (aparatos formandos por un juego de
lentes y espejos) permiten ver el relieve tridimensionalmente.
- Ortofotografías:
son imágenes en las cuales se ha transformado la proyección cónica
(propia de las fotografías aéreas verticales) y se ha pasado a una
proyección plana, mucho más eficaz para el cálculo de distancia y el
análisis de grandes superficies. Existen diferentes técnicas para
realizar este tipo de cambios como el uso de ortoscopios,
estereoscopios o el empleo de sistemas de información geográfica. Son
las imágenes más comunes dentro de los servidores cartográficos de
internet.
- Ortofotomapas:
son fotografías aéreas (generalmente ortofotografías) en las cuales se
marcan o se resaltan algunos detalles de la imagen como las carreteras,
los ferrocarriles, los límites administrativos...
|
|
Continúa en la siguiente
página con el apartado
de fotointerpretación...
|
| |
 |
|
 |
|
