Otros elementos cartográficos
Dentro del proceso de realización de un mapa, la composición final es
un paso clave que debe hacerse correctamente. La imagen final del mapa
debe estar acompañado con la siguiente información: el título, la
numeración, la leyenda, cajetín o cartela, el mapa de situación o
localización, la catena de vegetación, la rosa de los vientos o símbolo
del norte, el grado de declinación magnética, la fuente de los datos,
la fecha y la firma del autor o del organismo que ha hecho el mapa.
A continuación, a modo de ejemplo, se muestra el esquema de la
composición general de una hoja del Mapa Forestal de España a escala
1:200.000 (Juan de La Torre, 2000), y una propuesta de composición para
un mapa de vegetación genérico.
|

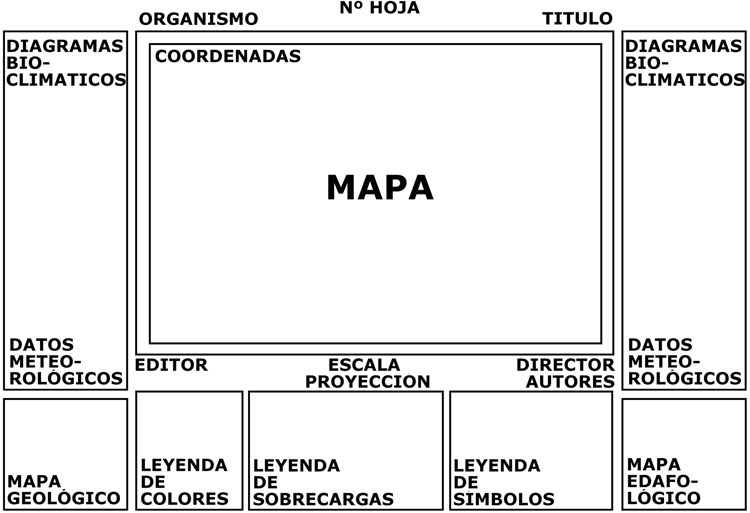

Esquema de una hoja del Mapa Forestal de España a escala 1:200.000
(Juan de La Torre, 2000).

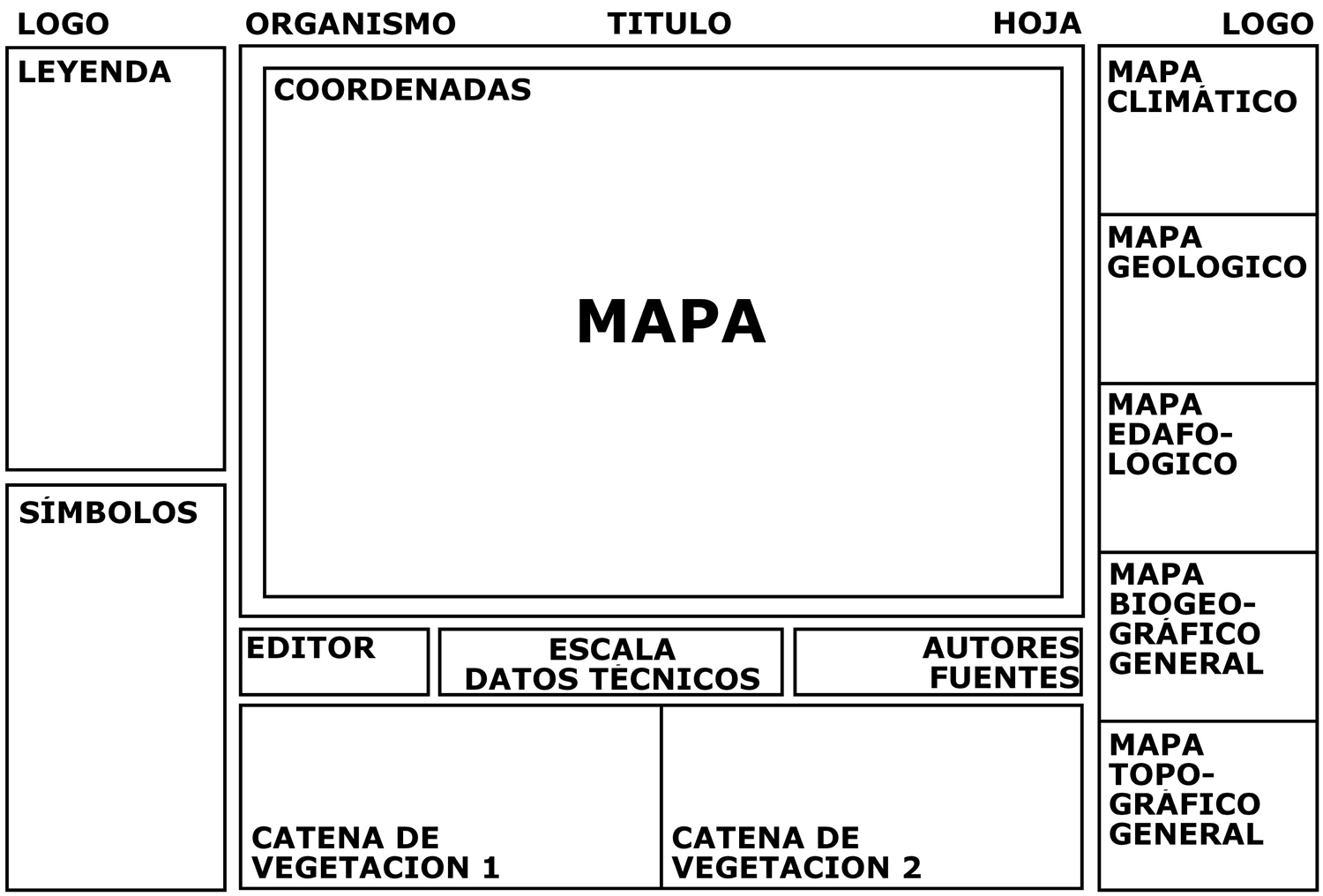

Esquema propuesto para un mapa de vegetación. Alberto Díaz (2014).
|
En un mapa deben aparecer siempre los
siguientes elementos:
Título: describe
el mapa.
Numeración:
sirve para ayudar a localizar el mapa en una región mayor. En el Mapa
Topográfico Nacional a escala 1:25.000 (MTN25) las hojas se numeran con
un número cardinal que corresponde con la hoja a escala 1:50.000 en la
que aparece y un número romano que indica el cuadrante en el que se
localiza. Ejemplo: la hoja del 582-II del MTN25, se encuentra en el
segundo cuadrante de la hoja 582 del MTN50.
Leyenda,
cajetín o cartela: en
algún margen del mapa se suele incluir una leyenda o cartela en la que
se indica el significado del sistema de colores y símbolos utilizado en
el mapa.
Mapa de
situación o localización: se suele incluir un
mapa de situación a menor escala en el que se indica o se señala la
zona representada.
Otros
mapas: se pueden añadir pequeños mapas
geológicos, climáticos, topográficos... para añadirle más información
al mapa principal.
Catena
de vegetación:
los mapas de vegetación deben llevar una catena de vegetación, es decir
con un corte topográfico en el que se indica la vegetación de forma
esquemática, o con cualquier otra forma de representación como esquemas
de vegetación, tablas, gráficos, diagramas bioclimáticos...
Rosa de
los vientos o símbolo del norte: antes
de la brújula, los marinos del mar Mediterráneo identificaban las
direcciones mediante vientos típicos mediterráneos, después se empleó
la rosa náutica en la que los 360° del círculo se dividen en 32 puntos,
que corresponde con 32 direcciones y son consecuencia del trazado de
las bisectrices: 4 para el Norte, Sur, Este, y Oeste; 4 para el
Noreste, Sureste, Suroeste y Noroeste.
Aunque sencillamente se puede incluir una flecha indicando el norte
(aunque el mapa ya esté norteado).
Grado
de declinación magnética: indica
la diferencia entre el norte geográfico y el norte magnético. Se suele
incluir dentro de la rosa de los vientos aunque a veces se escribe su
valor aparte con la fecha en la que fue medido el grado de declinación
(puesto que el norte magnético varía con el tiempo). Se identifica con
la letra griega delta (δ).
Datos
técnicos: se
debe añadir el geoide, el elipsoide, el datum de referencia y el
sistema de proyección que se ha empleado en la realización del mapa.
Escala:
siempre se debe añadir la escala gráfica o numérica en el mapa.
Fotos:
alrededor del mapa se pueden incluir fotografías con paisajes de la
zona.
Fuentes
de los datos: también
se debe añadir en la composición final las fuentes y las bases
cartográficas que se han empleado para realizar el mapa. A menudo los
mapas de vegetación y fauna se realizan a partir de datos
preexistentes: herbarios, monografías florísticas, de plantas o de
animales, observaciones... o de mapas, fotografías aéreas, imágenes de
satélites...
Fecha: se
debe incluir la fecha o el año en que se ha realizado el mapa.
Firma: del
autor, autores u organismos que han participado en la elaboración del
mapa. |
|
