Tipos de mapas según
su técnica de representación
Existen muchas técnicas para representar la distribución de la flora y
la fauna en un mapa. Hasta hace poco las técnicas más empleadas era el
sistema de puntos o el sistema de manchas, aunque en la actualidad se
suele emplear más el sistema de retículas por su exactitud y porque son
más fáciles de comparar con otro tipo de estudios (Panadera, 2000). Aún
así todas las formas de representación son útiles. A continuación se
explican los diferentes tipos de mapas en función de su método de
representación:
- Mapas de puntos:
la información aparece concentrada en un punto concreto (vértice
geodésico, puente, manantial, mina, estación, etc.). En mapas de
vegetación y fauna los puntos indican un lugar concreto en
donde una especie concreta ha sido localizada u observada. Son mapas
muy precisos, pero también muy laboriosos. Requieren mucho esfuerzo
para que no se vean grandes lagunas en el mapa (sobretodo en mapas de
escalas medias y grandes).
Existen muchos mapas que utilizan esta forma de representación: Bolós,
1951; Font i Quer 1954, 1961; Vigo, 1983... En la actualidad, destacan
los mapas de distribución del proyecto Anthos, el Sistema de
información sobre las plantas de España (Aedo & Castroviejo,
2012) que también emplea este sistema de representación.
|

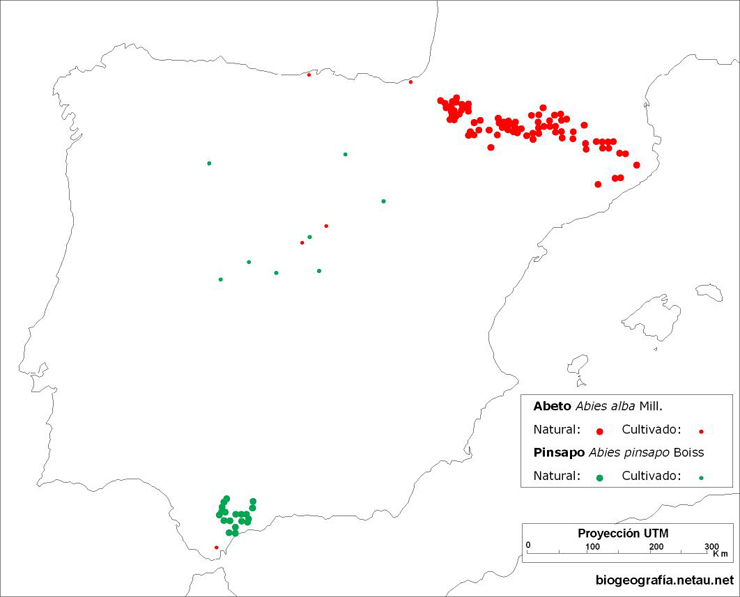

Mapa de puntos representando la distribución del abeto y el pinsapo.
Realizado por Alberto Díaz a partir de los datos del Proyecto Anthos
(1999-2014).
|
- Mapas
de líneas: en estos mapas la información se
representa a partir de isolíneas, es decir, a partir de líneas que unen
puntos con un mismo valor. Estos mapas se suelen realizar mediante la
interpolación de valores puntuales conocidos. Es decir, si en una
estación meteorológica A hay un valor de 32ºC y en una estación
meteorológica B hay un valor de 28ºC se puede calcular por
interpolación (sabiendo la distancia entre la estación A y la B) la
trayectoria de la isoterma de 30ºC.
Este tipo de representación se usa en muchos mapas: para mostrar el
límite de la distribución de una especie; para representar las curvas
de nivel en mapas topográficos; en mapas climáticos y meteorológicos
indicando la presión (isobaras), las precipitaciones (isoyetas), las
temperaturas (isotermas), la aridez (isóxeras); en mapas de geografía
humana indicado el tiempo (isocronas)...
|

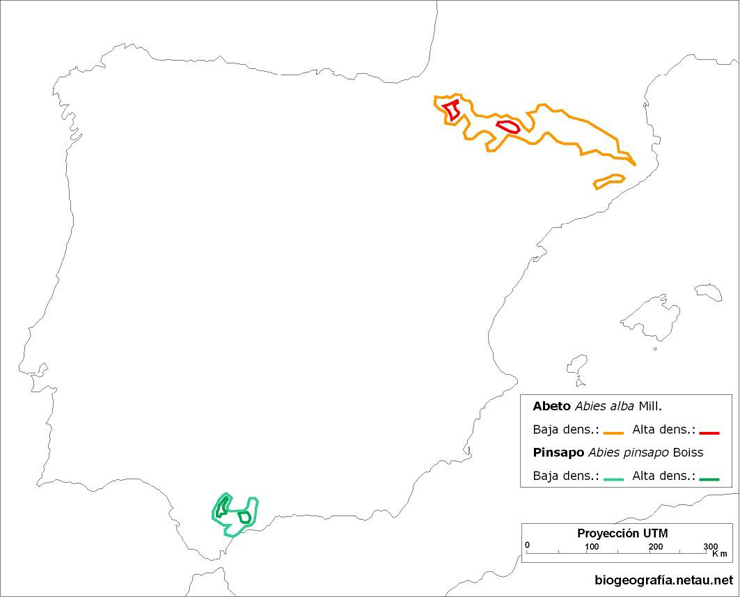

Mapa de líneas representando la distribución del abeto y el pinsapo.
Realizado por Alberto Díaz a partir de los datos del Proyecto Anthos
(1999-2014).
|
- Mapas
de manchas, polígonos o coropletas: delimitan el
área de distribución de una especie (un género u otro rango),
incluyendo espacios en donde se carece de información directa o en
donde la especie no ha sido encontrada (Panadera 1996, 2000). El área
señalada se rellena con un solo color o con tramas de varios colores.
La representación con polígono se usa a diferentes escalas, desde mapas
de escala local, a mapas mundiales. Suelen ser mapas genéricos, en
donde la información está simplificada y generalizada en función de la
escala y el nivel de detalle. Suelen ser menos laboriosos que los mapas
de puntos, pero aún así para su realización también es necesario poseer
una información precisa del área cartografiada (tener inventarios,
bases de datos, observaciones...).
En el análisis de la vegetación y la fauna se ha empleado esta técnica
de representación en numerosos estudios: Hulten & Fries, 1976;
Schmithusen, 1976; Rivas-Martínez, Salvador, 1982, 2006; Blanco et al,
1997...
|
Mapa de manchas representando la distribución del abeto y el pinsapo.
Realizado por Alberto Díaz a partir de los datos del Proyecto Anthos
(1999-2014).
|
- Mapas
de símbolos proporcionales: los símbolos proporcionales
son los más utilizados en geografía humana (en cartografía temática
cuantitativa), aunque también pueden ser útiles en estudios
medioambientales. En ellos, se selecciona un símbolo fijo o varios
(círculos, cuadrados, triángulos...) y se varía su tamaño en proporción
a la cantidad que se representa. El símbolo localiza el dato y,
mediante su tamaño, informa acerca de la cantidad relativa en ese punto.
En mapas de fauna y flora se usan los símbolos proporcionales para
indicar la distribución, su presencia, su número, su rareza...
|

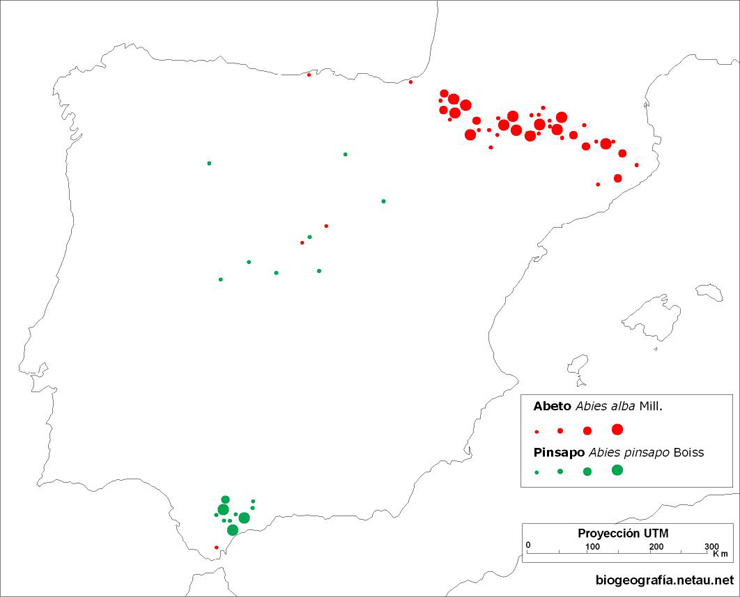

Mapa de símbolos proporcionales representando la distribución del abeto
y el pinsapo.
Realizado por Alberto Díaz a partir de los datos del Proyecto Anthos
(1999-2014).
|
- Mapas
de retículas: en ellos se superpone una red regular de
coordenadas UTM (también se pueden usar coordenadas geográficas aunque
en la actualidad se utilizan mucho menos) y se indica con símbolos
proporcionales o con puntos la distribución de un determinado taxón
dentro de la cuadrícula.
En los mapas de vegetación en la retícula o malla se suele representar
la presencia o la ausencia de un taxón determinado, pero además la
abundancia (si el taxón es raro, frecuente o abundante), la fracción de
cubierta vegetal o el número de especies que hay en cada cuadrado. En
los mapas de fauna, con la retícula se puede indicar la presencia de
una especie, su abundancia, la localización de guaridas, madrigueras,
nidos...
Actualmente son muy comunes, puesto que son los más precisos, porque
con ellos se agiliza la toma de datos y la representación cartográfica,
por su adaptabilidad a las técnicas informática, porque pueden ser
fácilmente comparados con otros mapas, permiten calcular áreas
fácilmente, porque con ellos se pueden realizar perfiles corológicos, y
porque en ellos se delimita muy bien la unidad mínima de referencia
representada en función de la escala de los datos y la precisión de la
malla (Panadera, 1996, 2000). Existen mapas de retículas de vegetación
y fauna generales, como el Atlas de flora vascular de Europa (Jalas y
Suominen, 1967), en donde los cuadrados de la malla tienen 50 km. de
lado; y mapas regionales o locales en donde los cuadrados son
de 20 y 25 km. de lado (Cartan, 1978; Fernandez Casas et al, 1992), de
10 km. (Azeginolaza, et al, 1984; Bolós, 1985), de 1 km (Nuet y
Panadera, 1991-93) o incluso de menor distancia, de: 500 m, 200 m, 100
m, 50 m...
|

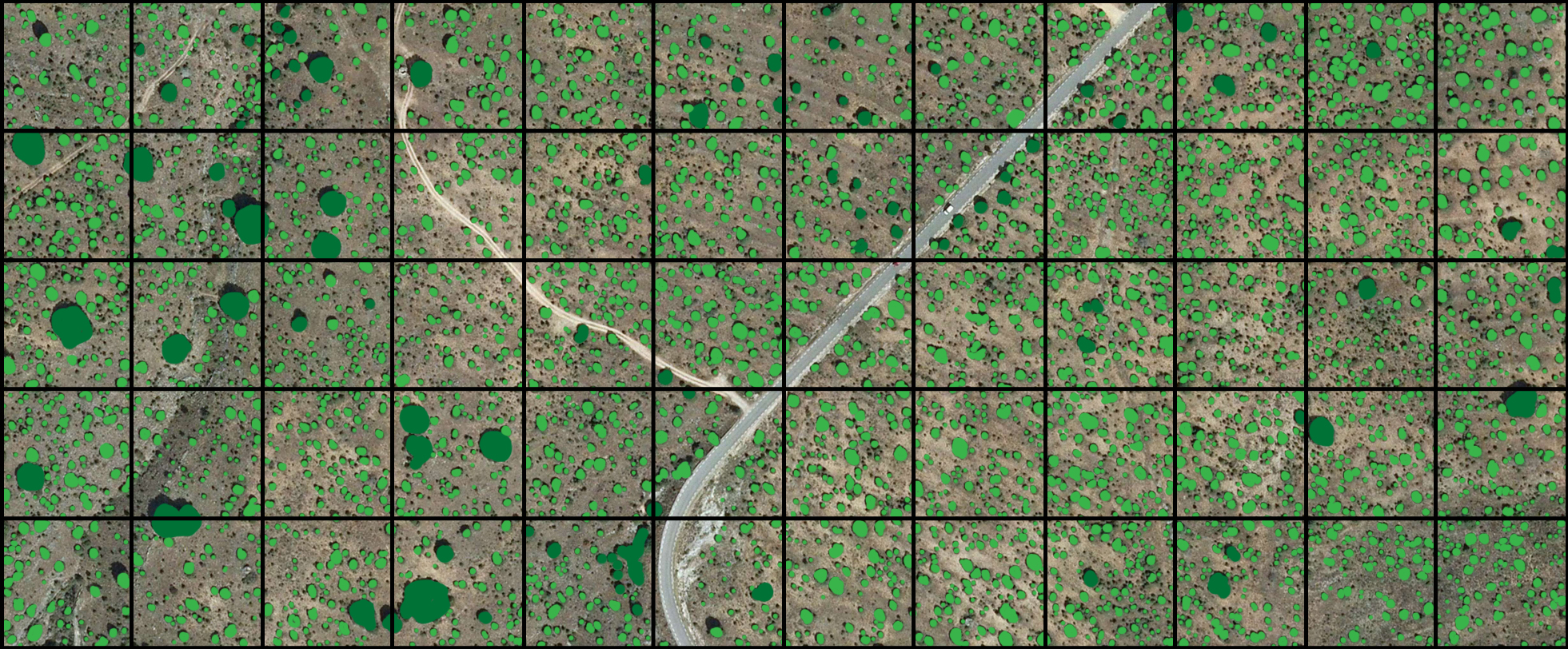

Cuadrícula de 50m x 50m sobre un sabinar-enebral en el que están
indicadas las especies
(en verde oscuro sabinas y en verde claro enebros). Elaborado por
Alberto Díaz.
Imagen base del PNOA © Instituto Geográfico Nacional de España.
(ver apartado sobre las aplicaciones de las fotografías aéreas)
|
- Mapas
de flujos: sirven para mostrar el dinamismo de
ciertos fenómenos. El movimiento y la dirección se simbolizan mediante
una flecha o una línea, que une los lugares de origen y final del
movimiento. El grosor de la línea o la flecha suele indicar la magnitud
del flujo.
Un ejemplo característico de este tipo son los mapas de flujos
migratorios, los mapas de corrientes marinas...
|
Probables vías migratorias de los taxones orófilos norteafricanos,
béticos, nevadenses y levantinos en la Península Ibérica (adaptado de
Rivas Martínez, 1973). Mapa realizado por Alberto Díaz.
|
| - Cartogramas: son
mapas en los que las unidades geográficas conservan
en lo posible sus posiciones relativas, pero su superficie se hace
proporcional al valor del carácter considerado. Son poco comunes en
estudios naturales, se usan más en estudios de geografía humana en
mapas de escala pequeña para indicar el PIB, la población, el nivel de
pobreza, el nivel de contaminación de los países... |
|
Continúa en la siguiente
página con los tipos
de mapas en función de su temática...
|
| |
 |
|
 |
|
