8.4. Climodiagramas.
Los climodiagramas,
son gráficos en los que se representa la relación entre la temperatura,
las precipitaciones y otras variables bioclimáticas (como la
evapotranspiración o el riesgo de heladas), y la evolución de estos
valores a lo largo del año (cuando sólo se indica la temperatura y la
precipitación son llamados diagramas
ombrotérmicos).
Estos diagramas son claves en el estudio bioclimático, puesto que
permiten definir los principales bioclimas del planeta, comparar
distintos territorios rápidamente y esquematizan muy bien el clima de
cada lugar. Fueron ideados e introducidos por Christen Chr. Raunkiær, y
desarrollados por F. Bagnouls y H. Gaussen (1953, 1955).

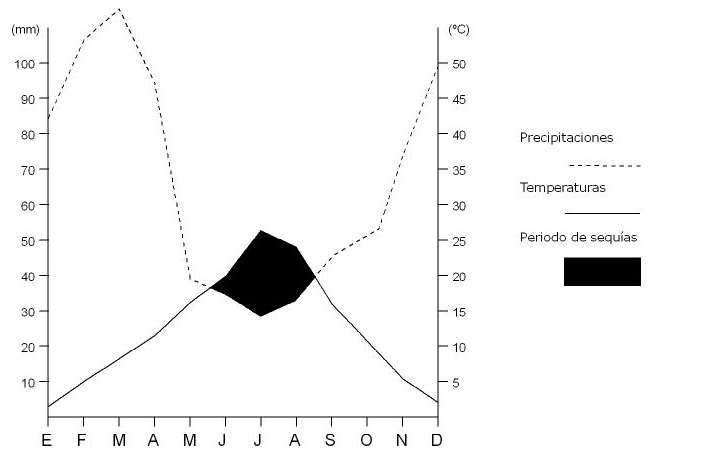

Diagrama
ombrotérmico de Gaussen.
El diagrama de Gauseen (1953) fue el primero en utilizarse, en él se
representa la temperatura, las precipitaciones mensuales y el periodo
de aridez. El diagrama presenta el siguiente formato:
|
 |
Para
su elaboración el eje de abscisas se divide en 11 segmentos
iguales de un centímetro, separados por la inicial de cada mes
(ordenados de enero a diciembre para territorios del hemisferio norte,
y según algunos autores de julio a junio en el hemisferio sur, para que
en ambos coincida el máximo térmico en el medio de la gráfica). En los
ejes de ordenadas, en el izquierdo se representan los valores de
precipitación en milímetros dividiendo el eje en segmentos de 1 cm.
cada uno correspondientes a 10 mm de precipitación; en el eje izquierdo
se representan los valores de temperatura y se divide en segmentos de 1
cm. cada uno correspondientes a 5 ºC de temperatura.
Por
último se dibujan las líneas teniendo en cuenta los valores mensuales
de temperatura y precipitación, y si la curva de las temperaturas se
sitúa por encima de la curva de las precipitaciones, se rellena el área
creado por ambas líneas, indicando el periodo de aridez (ya que
Gaussen define la aridez como el periodo donde la precipitación (en
mm.) es inferior al doble de la temperatura medida (en ºC)).
El
esquema de Gaussen ha mostrado una gran utilidad en la ciencia, aunque
tiene algunos fallos: se representan pocos valores
climáticos (tan sólo la precipitación y la temperatura), no
aparecen valores bioclimatológicos, y simplifica el concepto de sequía
(puesto que la aridez de un lugar también depende de la topografía, el
suelo, la insolación...).

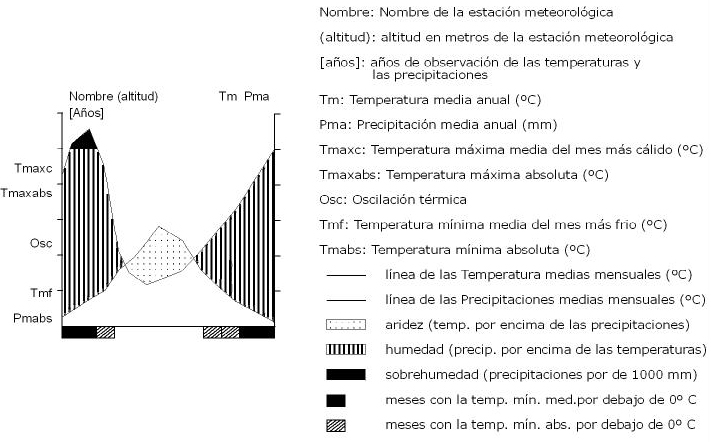

Climodiagrama
de Walter y Lieth.
El diagrama de
Walter y Lieth (1967) fue empleado en su Klimadiagram Weltatlas,
y es
la base de la clasificación
bioclimática de Walter (1977). Se realiza
bajo las siguientes pautas: primero se dibuja un eje horizontal de 6
cm. (en realidad el tamaño no es importante, aunque si es necesario que
se respeten las proporciones), dividido en 12 segmentos de 0,5 cm.
Después otro eje horizontal en el que se representan con cuadrados los
meses con heladas probables y/o seguras. Además se añaden los ejes
verticales, el eje de las temperaturas con segmentos de un centímetro
que aumentan de 10 en 10 grados, y el eje de las precipitaciones en el
que los segmentos, también de un centímetro, aumentan de 20 en 20 mm,
hasta los 1.000 mm a partir de los cuales los valores aumentan de 100
en 100 mm. En los ejes verticales no es necesario poner el valor de las
unidades.
Por último se rellenan el periodo del año húmedo
con rayas verticales, el periodo de sobrehumedad (precipitaciones por
encima de 1.000 mm) en negro y el periodo de sequía con puntos, y se
añade información sobre el nombre de la estación, la altitud, el número
de años de observación, la temperatura media anual, la precipitación
media anual, la temperatura mínima media del mes mas frío, la
temperatura mínima absoluta, la temperatura máxima media del mes más
cálido y la oscilación térmica siguiendo el siguiente esquema:
|
 |

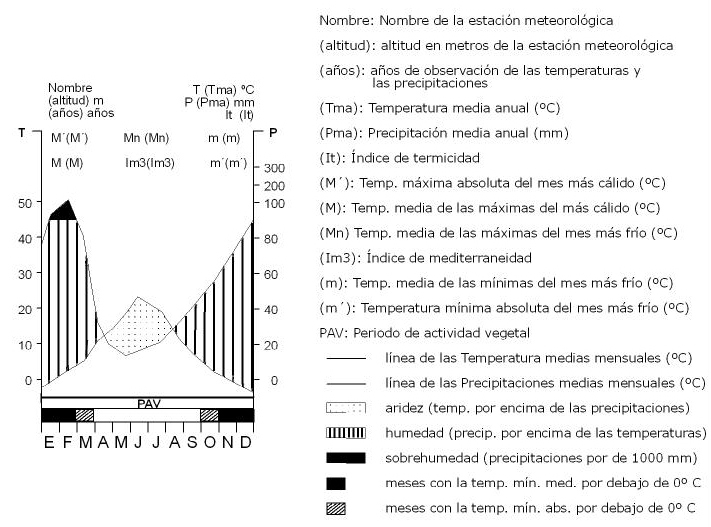

Climodiagrama de Rivas-Martinez.
El climodiagrama de Rivas- Martínez (1987,1988...) es similar al
diagrama
de Walter y Lieth (1967). La elaboración de la gráfica es igual, el
procedimiento es parecido y se mantienen las proporciones de los ejes.
Aunque el diagrama de Rivas-Martínez es más complejo y laborioso,
puesto
que contiene más datos. El gráfico índica los valores de los parámetros
climatológicos, incluye la inicial del mes, añade una nueva barra
horizontal para indicar el periodo de actividad vegetal (PAV) e incluye
más información complementaria, tal como el índice de mediterraneidad,
periodos secos y húmedos...
Se representa siguiendo el siguiente esquema:
|
 |

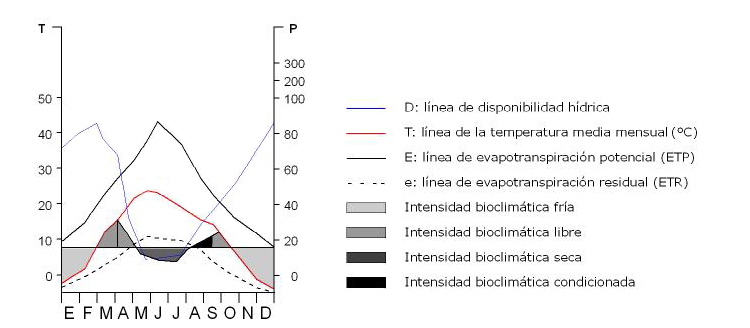

Climodiagrama
de Montero de Burgos y
González Rebollar.
Este
climodiagrama fue desarrollado por Jose Luis Montero de Burgos y Jose
Luis González Rebollar (1974, 1983). Es un diagrama complejo que emplea
principalmente los valores de temperatura, precipitación, unidades
bioclimáticas, disponibilidad hídrica, capacidad de retención hídrica
del suelo, escorrentía, evapotranspiración e intensidad bioclimática
(Fernández-González, 1998).
Se realiza poniendo en el eje
horizontal la inicial de los meses del años (de enero a diciembre) y en
los ejes verticales la temperatura (en grados centígrados) y la
precipitación (en milímetros). Se puede añadir un eje vertical extra
indicando las unidades bioclimáticas (en ºC).
Después, se
dibujan una línea horizontal sobre los 7,5ºC de temperatura, y las
líneas de disponibilidad hídrica (rayada o de color azul),
evapotranspiración potencial (con una línea gruesa), temperatura media
(con una línea con rayas y puntos o de color rojo), y
evapotranspiración residual (con una línea punteada). Finalmente, se
rellenan las áreas de la intensidad bioclimática fría, libre, seca y
condicionada usando tramas o colores. Sabiendo que según Montero de
Burgos y Jose Luis González Rebollar (1974, 1983):
- la intensidad
bioclimática fría evalúa el rigor de invierno y
corresponde al área en el que las temperaturas son menores a 7,5ºC.
-
la intensidad
bioclimática seca es el área con temperaturas mayores a
7,5ºC, y en donde se tiene en cuenta la disponibilidad hídrica de las
plantas.
- la intensidad
bioclimática condicionada es el
área que tiene en cuenta la necesidad hídrica de algunas plantas tras
un periodo de sequía.
- la intensidad
bioclimática libre es la que no está condicionada por
la sequía.
|
 |
Aunque
este climodiagrama es difícil de realizar, puesto que se necesita el
valor real de la evapotranspiración, y está muy adaptado a los climas
de España, aporta una gran información sobre el balance hídrico, la
capacidad productiva y la actividad vegetal en cada periodo del año.
Para
facilitar su elaboración los autores crearon un programa y una web
llamada diagramasbioclimaticos.com
en donde hay numerosos ejemplos de
varias estaciones meteorológicas de diversas partes del mundo.

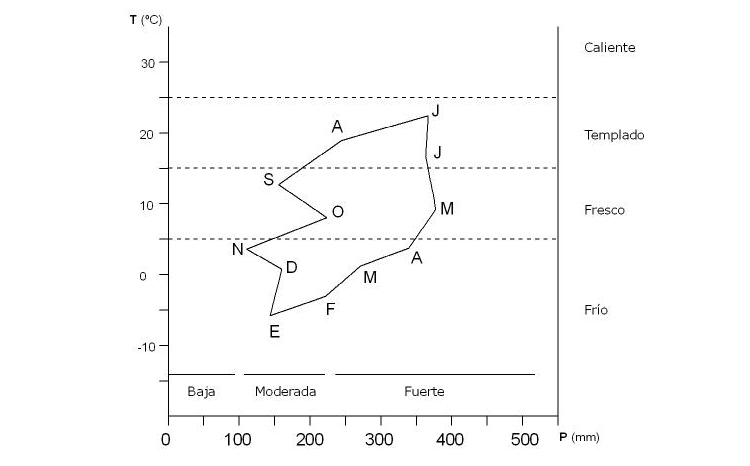

Diagrama
de termohietas.
Es
un climograma especial en el que las temperaturas se representan en el
eje vertical y las precipitaciones en el eje horizontal de tal forma
que los meses aparecen en el interior creando una red de
puntos que
se cierra. No se usan muy a menudo, pero tienen su utilidad.
Los diagramas de termohietas presentan el siguiente formato:
|
|
|
Continúa en la siguiente
página con el apartado
de los pisos bioclimáticos...
|
| |
 |
|
 |
|
